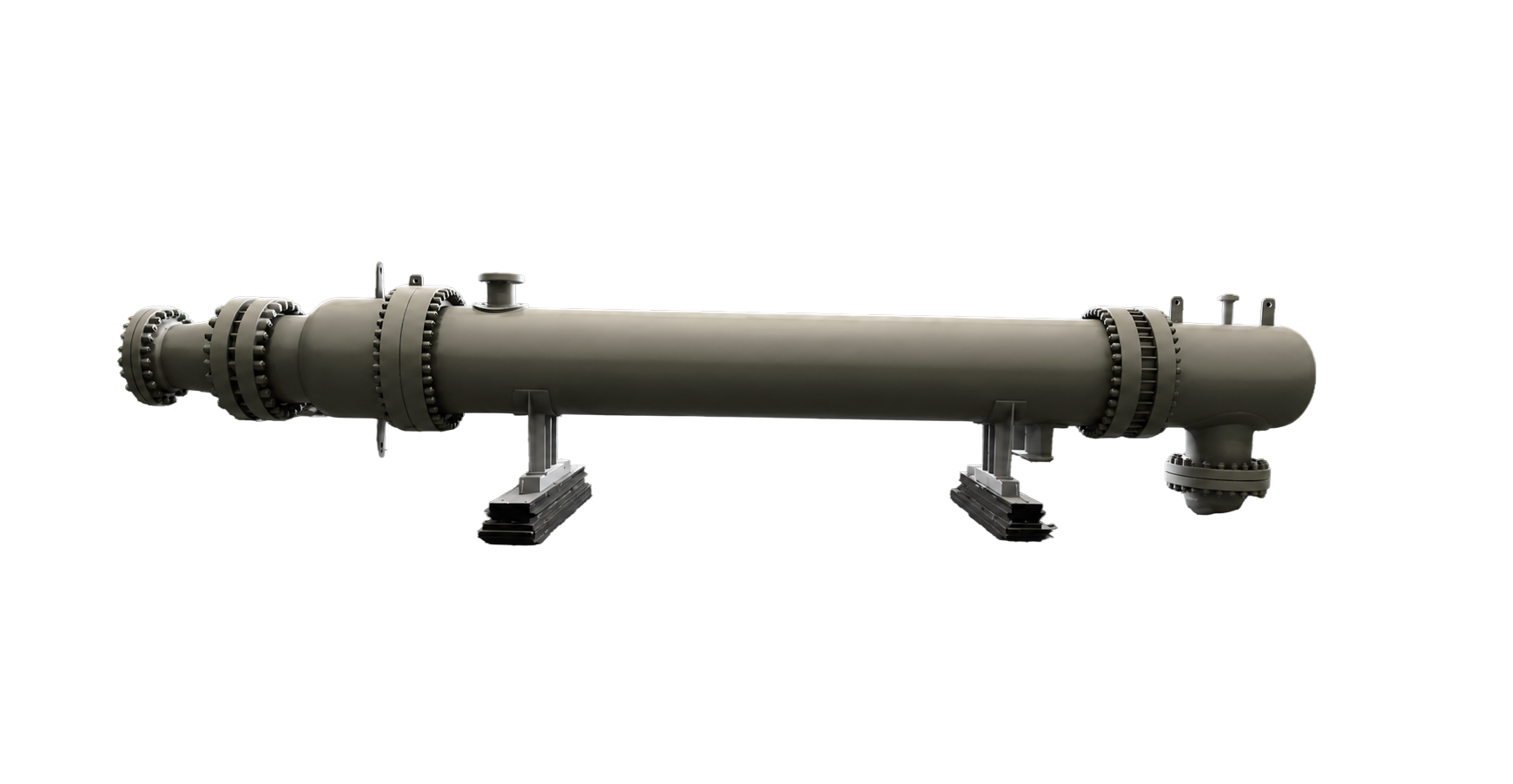

Нестандартный теплообменник с плавающей головкой (по стандарту ASME)

Кожухотрубчатый теплообменник с плавающей головкой предназначен для безопасного нагрева котловой воды горячим реформированным газом в условиях высоких температур и существенных температурных расширений.

характеристики

описание

Изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования";
- ТУ 3612-001-44795561-2022 "Аппараты теплообменные. Технические условия".

Технические характеристики

Кожух, камера левая, плавающая головка сталь 17Г1С
Неподвижная трубная решетка, перегородки, камера правая сталь 03Х18Н11 / AISI 304L
Трубы теплообменные 200 м³
Поверхность теплообмена сталь AISI 304L
Наименование рабочей среды межтрубное: котловая вода, трубное: реформированный газ
Рабочая температура среды, С, вход межтрубное: 110, трубное: 340
Раcчетная температура стенки, С межтрубное: 300, трубное: 370
Объем, м³ межтрубное: 1,89 трубное: 1,5
Поверхность теплообмена, м² 280
Расчетный (назначенный) срок службы аппарата, лет 15
Рабочее давление, МПа межтрубное: 7,1, трубное: 0,76

Описание

Разработка нестандартного теплообменника с плавающей головкой: от американских чертежей к российским стандартам. Охладитель RG-420-C для одного из металлургических гигантов СНГ.

Ключевые особенности:

подвижная решётка с наплавкой для работы в агрессивных средах,
внутренний линзовый компенсатор для компенсации температурных расширений.

Материалы: сталь 03Х18Н11 / AISI 304L (неподвижная трубная решётка, перегородки, правая камера).
Надёжность в экстремальных условиях.

Назначение аппарата: подогрев котловой воды
