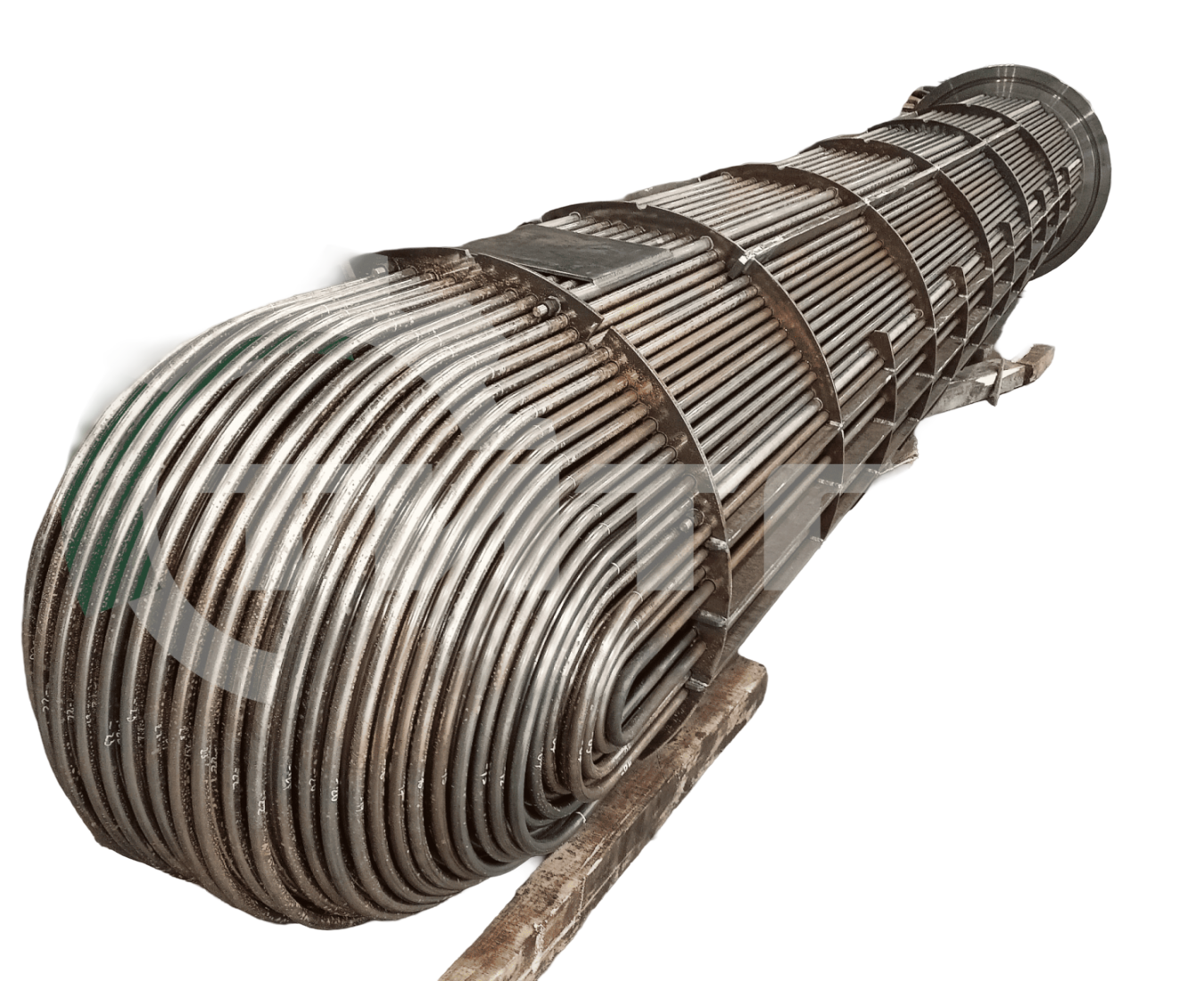

Пучок трубный теплообменника «газ-жидкость»

Трубный пучок из хладостойкой стали предназначен для эффективного теплообмена между попутным нефтяным газом и водонефтяной смесью в условиях высокого давления на нефтегазовых месторождениях.

характеристики

описание

Изготовлен в соответствии с требованиями:

Аппарат изготовлен в соответствии с требованиями:
- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования".

Технические характеристики

Материальное исполнение 09Г2С ГОСТ 19281-2014
Наименование рабочей среды трубное - попутный нефтяной газ, межтрубное - сырая нефть, пластовая вода, попутный нефтяной газ
Температура рабочая среды на входе 145/10
Вместимость, м3 1,2
Поверхность теплообмена, м2 376,5
Размер трубы терлообменной, мм (наружный диаметр х толщина стенки) Д20х2
Назначенный срок службы, лет 20
Рабочее давление, МПа трубное - 9,4 МПа, межтрубное - 0,7 МПа
Диаметр трубной решетки 1237 мм
Толщина трубной решетки 145 мм
