Нестандартный холодильник промежуточный

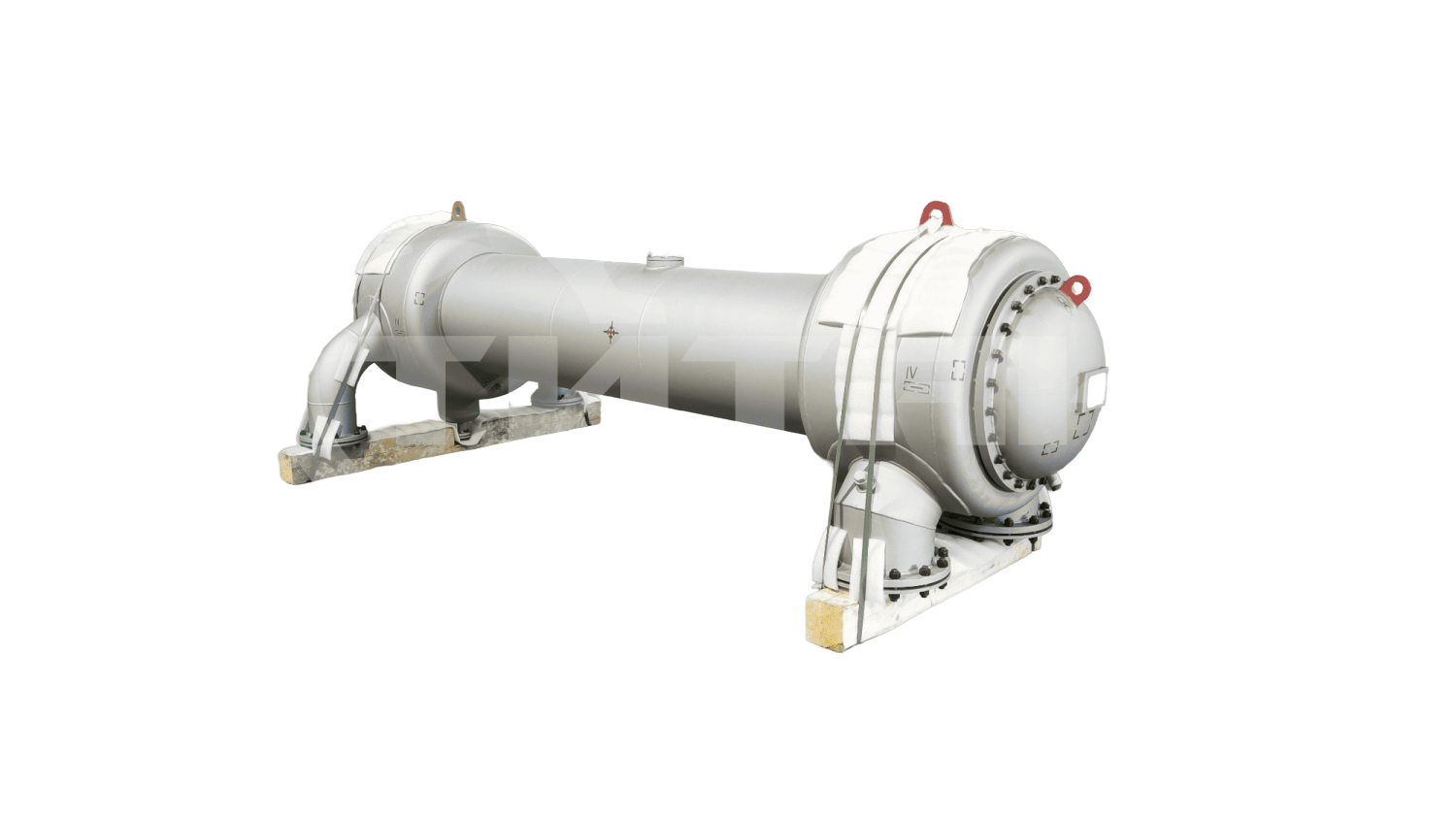

Специалистами ООО ТПП «Титан» осуществлен полный цикл проектирования и производства кожухотрубного промежуточного холодильника модели 71Э. Данный теплообменный аппарат предназначен для эффективного охлаждения технологических сред (воздух) с использованием оборотной воды в промышленных системах.

Изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- ТР ТС 032/2013 "О безопасности оборудования, работающего под избыточным давлением";
- ТР ТС 010/2011 "О безопасности машин и оборудования";
- ГОСТ 31842-2012 "Нефтяная и газовая промышленность.

Технические характеристики

Рабочая среда Трубное пространство - Вода, Межтрубное пространство - Воздух
Рабочее давление Трубное пространство - 0,3 МПа, Межтрубное пространство - 0,25 МПа
Температура рабочей среды Трубное пространство - от +20°С до +35°С, Межтрубное пространство - от +35°С до +160°С
Вместимость (объем) Трубное пространство - 0,37 м³, Межтрубное пространство - 1,45 м³
Число ходов Трубное пространство - 4, Межтрубное пространство - 1
Материальное исполнение Трубное пространство - Нержавеющая сталь 12Х18Н10Т, Межтрубное пространство - Углеродистая сталь Ст.3

Описание

Специалистами ООО ТПП «Титан» осуществлен полный цикл проектирования и производства кожухотрубного промежуточного холодильника модели 71Э. Данный теплообменный аппарат предназначен для эффективного охлаждения технологических сред (воздух) с использованием оборотной воды в промышленных системах.
При проектировании и сборке теплообменника были заложены следующие параметры, гарантирующие стабильную и безопасную эксплуатацию:

Материальное исполнение корпуса: Высококачественная конструкционная углеродистая сталь (Сталь 3).
Материальное исполнение трубной системы: Коррозионностойкая хромоникелевая нержавеющая сталь аустенитного класса (ст. 12Х18Н10Т). Она обеспечивает надежную защиту от накипи и коррозии при контакте с водой.

Конструкция трубного пучка:
- Количество теплообменных труб — 242 шт.
- Габариты труб — Ду 25х2
- Длина трубной системы — 3660 мм

Давление в системе:
- Рабочее давление (межтрубное / трубное пространство) — 0,25 / 0,3 МПа
- Расчетное давление (межтрубное / трубное пространство) — 0,27 / 0,3 МПа

Результат реализации:
Высокая тепловая эффективность: Оптимально рассчитанное количество и длина труб (242 шт. х 3,66 м) позволили достичь требуемых показателей теплообмена при компактных габаритах корпуса.
Надежность швов и соединений: Все сварные соединения прошли строгий неразрушающий контроль качества на заводе «Титан».
Ресурс работы: Использование нержавеющей стали 12Х18Н10Т для внутренних труб существенно увеличило межремонтный интервал оборудования.
Аппарат успешно прошел гидравлические испытания, полностью соответствует нормативно-технической документации РФ и передан заказчику для интеграции в технологическую цепочку.

Конструктивные параметры и стандарты
Поверхность теплообмена: 69 м².
Трубный пучок: 242 трубы (Ду 25х2 мм, длина 3660 мм).
Соединение труб: Комбинированное (обварка и развальцовка) согласно ГОСТ Р 55601-2013.
Сертификация: Соответствует требованиям ТР ТС 032/2013, ТР ТС 010/2011 и профильным ГОСТам.
