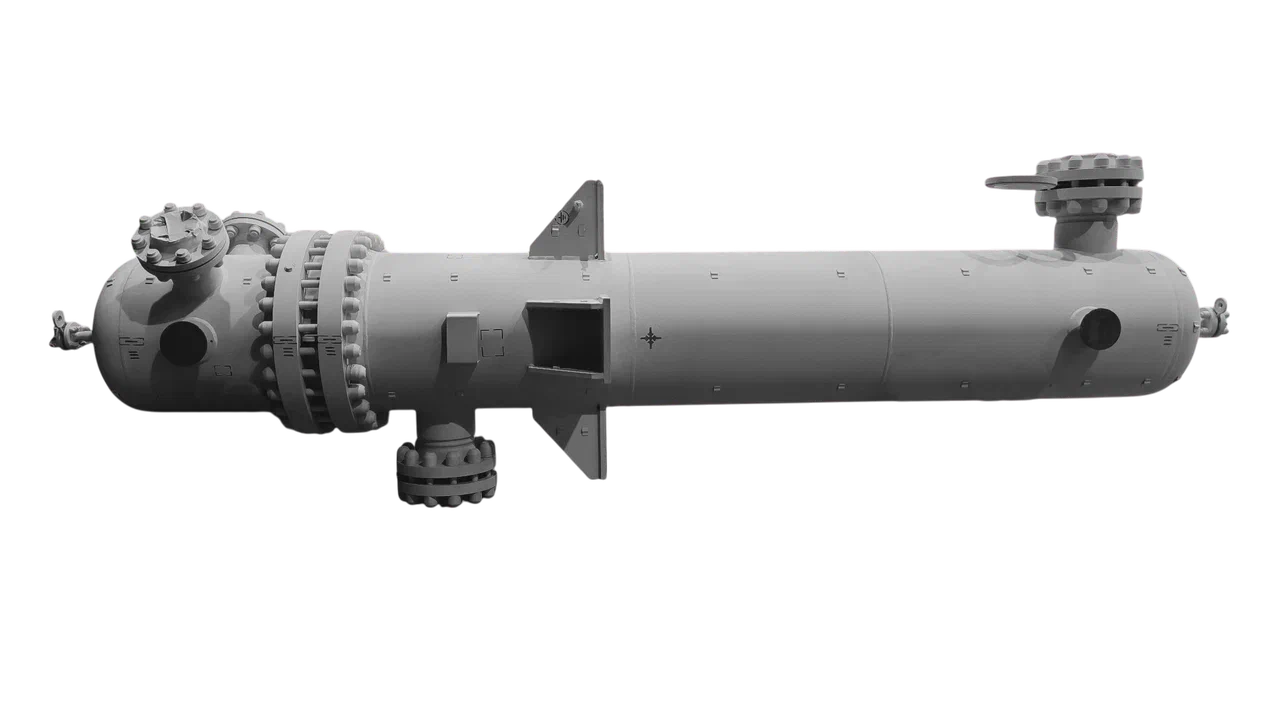

Теплообменники с U-образными трубами (типа ТУ)
U-образные теплообменники (аппараты типа У) — это разновидность кожухотрубных теплообменных аппаратов, в которых трубный пучок состоит из изогнутых под углом 180 градусов трубок, закрепленных обоими концами в одной трубной решетке. Такая конструкция обеспечивает свободное тепловое расширение труб, полностью исключая температурные напряжения в корпусе и решетке.
Области применения
- Газовая промышленность
- Нефтегазовая промышленность
- Энергетика и теплоснабжение
Характеристики
Надежность аппарата напрямую зависит от правильного подбора металла. Эксперты
ООО ТПП Титан
подбирают материальное исполнение индивидуально, исходя из химического состава сред, давления и температурного режима:
ООО ТПП Титан
подбирают материальное исполнение индивидуально, исходя из химического состава сред, давления и температурного режима:
- Углеродистые и низколегированные стали (Ст3сп, 09Г2С):
- Жаропрочные хромомолибденовые стали (12ХМ, 15ХМ):
- Коррозионностойкие нержавеющие стали (12Х18Н10Т, AISI 304, AISI 316):
Технические параметры
- Входной контроль: Все материалы проходят ультразвуковую дефектоскопию (УЗК) на отсутствие скрытых пор и расслоений. Химический состав легированных сталей подтверждается экспресс-анализом с помощью стилоскопа.
- Профессиональная сварка и подогрев: Сварка легированных сталей выполняется со строгим предварительным подогревом кромок и последующим дегазационным термоотдыхом для исключения холодных трещин. Нержавеющие стали свариваются в среде аргона для защиты легирующих элементов.
- Объемная термообработка (ПВТО): Готовые корпуса проходят полный высокий отпуск в термических печах для снятия внутренних сварочных напряжений и обеспечения нормативной твердости металла.
- 100% неразрушающий контроль (НДК): Все сварные стыки проверяются методами радиографического (РК) и ультразвукового контроля.
- Комплексные тесты и консервация: Перед отгрузкой аппарат проходит жесткие гидравлические и пневматические испытания на избыточное давление. Полости осушаются и консервируются сухим азотом, а фланцы закрываются глухими заглушками для безопасной транспортировки.
Описание
Главный секрет надежности: особенности U-образной конструкции
Конструктивное отличие U-образного теплообменника — фиксация трубного пучка только в одной трубной решетке. Противоположный (загнутый) конец пучка свободно размещается внутри кожуха аппарата и не связан с корпусом.Такая геометрия обеспечивает оборудованию три ключевых преимущества:
- Абсолютная компенсация температурных расширений. При резком нагреве или охлаждении U-образные трубы свободно удлиняются или укорачиваются внутри корпуса. Риск температурных деформаций, изгиба труб или их вырыва из трубной решетки полностью исключен.
- Максимальная герметичность и безопасность. За счет исключения задней трубной головки конструкция минимизирует количество фланцевых разъемов и уплотнений. Это снижает до нуля риск утечки взрывоопасных, токсичных или дорогих технологических сред.
- Удобство обслуживания и ремонта. Весь трубный пучок можно целиком извлечь из кожуха. Это существенно облегчает механическую или химическую очистку межтрубного пространства, проведение технического аудита и плановую замену элементов.
Ваши коммерческие и технические выгоды при работе с нами
- Точный инженерный расчет «под ключ»: Мы выполняем тепловые, гидравлические и прочностные расчеты в современном программном обеспечении. Подбираем оптимальный диаметр, шаг труб и геометрию перегородок, исключая переплату за избыточную металлоемкость.
- Продукция от завода-производителя: Отсутствие наценок посредников гарантирует честную рыночную стоимость и строгое соблюдение сроков.
- Полный пакет документов для Ростехнадзора: Оборудование поставляется с подробным паспортом изделия, сертификатами на металл, актами испытаний в строгом соответствии с ТР ТС 032/2013 (о безопасности оборудования, работающего под избыточным давлением).
Ищете надежный U-образный теплообменник?
Доверьте изготовление сложного технологического оборудования экспертам. Свяжитесь со специалистами компании ОО ТПП Титан прямо сейчас: мы поможем заполнить опросный лист, подберем оптимальное материальное исполнение и подготовим точечный расчет стоимости вашего проекта.
Документы
ГОСТ 31842-2012 Нефтяная и газовая промышленность. Теплообменники кожухотрубчатые. Технические требования
Информация об оборудовании
PDF
0.85 MB
ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия
Информация об оборудовании
PDF
7.41 MB
ТР ТС 010-2011 О безопасности машин и оборудования
Информация об оборудовании
PDF
0.37 MB
ТУ 3612-001-44795561-2022 Аппараты теплообменные. Технические условия
Информация об оборудовании
PDF
3.43 MB
ТР ТС 032-2013 О безопасности оборудования, работающего под избыточным давлением
Информация об оборудовании
PDF
25.23 MB
Ключевые этапы
Этапы выполнения работ
01
Обследование и снятие мерок
- Квизуальный осмотр и фотофиксация
- Замеры геометрических параметров
- Определение материалов изготовления
- Оценка степени износа и повреждений
02
3D‑сканирование и моделирование
- Высокоточное лазерное сканирование
- Создание цифровой 3D‑модели
- Верификация модели на соответствие реальному объекту
03
Разработка конструкторской документации
- Составление чертежей в соответствии с ГОСТ
- Подготовка спецификаций и ведомостей материалов
- Расчёт прочностных характеристик
- Разработка технологических карт изготовления
04
Изготовление и испытания
- Подбор материалов с аналогичными или улучшенными свойствами
- Производство опытного образца
- Проведение испытаний на соответствие параметрам
- Внесение корректировок при необходимости
05
Передача документации заказчику
- Комплект чертежей в электронном и бумажном виде
- 3D‑модель в форматах STEP, IGES, DWG
- Протоколы испытаний и сертификаты качества
Вопросы и ответы
Часто задаваемые вопросы
Какие сроки изготовления оборудования?
Сроки зависят от сложности проекта, габаритов и требований. Точные сроки определяются после согласования технического задания
Можно ли посетить производство?
Да, заказчики могут посетить производственную площадку на любом этапе выполнения заказа.
Осуществляете ли вы доставку и монтаж?
Да, мы предлагаем различные варианты доставки, а также можем организовать шеф-монтаж и сопровождение запуска оборудования.
Есть ли у вас необходимые сертификаты и допуски?
Да, производство, технологии и специалисты аттестованы в соответствии с отраслевыми требованиями. В компании внедрена система менеджмента качества, что обеспечивает контроль на всех этапах производства.
Можно ли изготовить оборудование без исходной документации?
Да, мы выполняем обратный инжиниринг: анализируем существующее оборудование, создаём 3D-модель, разрабатываем комплект РКД и изготавливаем аналог с учётом условий эксплуатации.
Есть ли у вас собственный конструкторский отдел?
Да, собственный конструкторский отдел участвует в каждом проекте — от разработки технических решений до выпуска документации и сопровождения производства. Это позволяет быстро адаптировать оборудование под задачи заказчика и контролировать результат.
