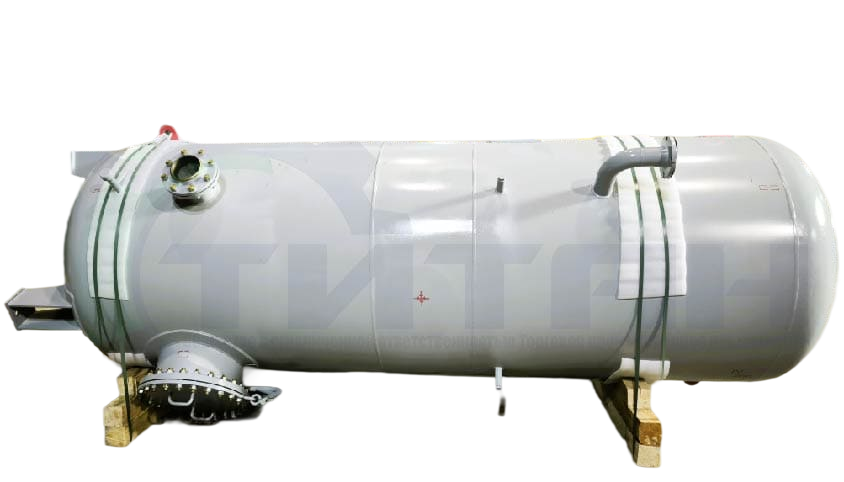

Воздухосборник В-6,3-1400-0,8-09Г2С

Вертикальный воздухосборник предназначен для сглаживания пульсаций давления, хранения технологического запаса сжатого воздуха и обеспечения стабильной работы пневмосистем на промышленных предприятиях.

характеристики

описание

Аппарат изготовлен в соответствии с требованиями:

- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- Технического Регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013).
Аппарат маркирован по ГОСТ 34347-2017

Технические характеристики

Материальное исполнение 09Г2С
Наименование рабочей среды воздух
Рабочее давление, МПа 0,8
Вместимость, м³ 6,3
Температура рабочая, °С от -50 до +50
Минимально допустимая отрицательная температура стенки аппарата, в рабочих условиях, °С -50
Расчетный срок службы аппарата, лет 20

Описание

Назначение аппарата: для проведения технологических процессов

Габаритные размеры емкости, мм:
диаметр максимальный: 1416
длина: 1710
ширина: 1840
высота: 4600

Наружное покрытие: грунт-эмаль
Подготовка поверхности аппарата, сборочных единиц под консервацию произведена согласно ГОСТ 9.014-78

Аппарат изготовлен в соответствии с требованиями:
- ГОСТ 34347-2017 "Сосуды и аппараты стальные сварные. Общие технические условия";
- Технического Регламента Таможенного союза "О безопасности оборудования, работающего под избыточным давлением" (ТР ТС 032/2013).

Аппарат маркирован по ГОСТ 34347-2017

В комплект поставки входит:
- аппарат в собранном виде с комлектом ответных фланцев, крепежом и прокладками;
- клапан СППК;
- патрубок отвода сбросной среды;
- кран трехходовой;
- манометр;
- сильфонная трубка для манометра;
- накладки для приварки лестницы;
- комплект ЗИП-1 комплект прокладок на каждое фланцевое соединение.
