АППАРАТЫ ТЕПЛООБМЕННЫЕ КОЖ УХОТРУБЧАТЫЕ, ТРУБНЫЕ ПУЧКИ К НИМ И ТЕПЛООБМЕННИКИ «ТРУБА В ТРУБЕ» ТУ3612-001-44795561-2022

Обозначение теплообменного аппарата с компенсатором зависит от его конструкции и типа. Чаще всего используются обозначения ТКГ (теплообменник кожухотрубный горизонтальный с компенсатором) или ТКВ (теплообменник кожухотрубный вертикальный с компенсатором). Также может использоваться обозначение Т (теплообменник) с указанием типа компенсатора, например, Т-К (теплообменник с компенсатором на кожухе)
Типовое обозначение
Рассмотрим на примере модели 325ТКГ-1,6-М1/20Г-2-1:

325 - диаметр кожуха в мм
ТКГ - теплообменник кожухотрубчатый горизонтальный с компенсатором
1,6 - условное давление в трубах и кожухе в МПа
М1 - исполнение по материалу
20Г - гладкие теплообменные трубы диаметром 20 мм
2 - длина труб в метрах
1 - одноходовой по трубному пространству

ПРИНЦИП РАБОТЫ

Принцип работы аппарата основан на передаче тепла от горячего теплоносителя к холодному через стенки теплообменных труб. Теплоносители движутся навстречу друг другу, что обеспечивает максимальное охлаждение одного потока и нагрев другого. Компенсатор устраняет избыточные нагрузки, возникающие вследствие разницы температур, обеспечивая стабильность и долговечность конструкции.

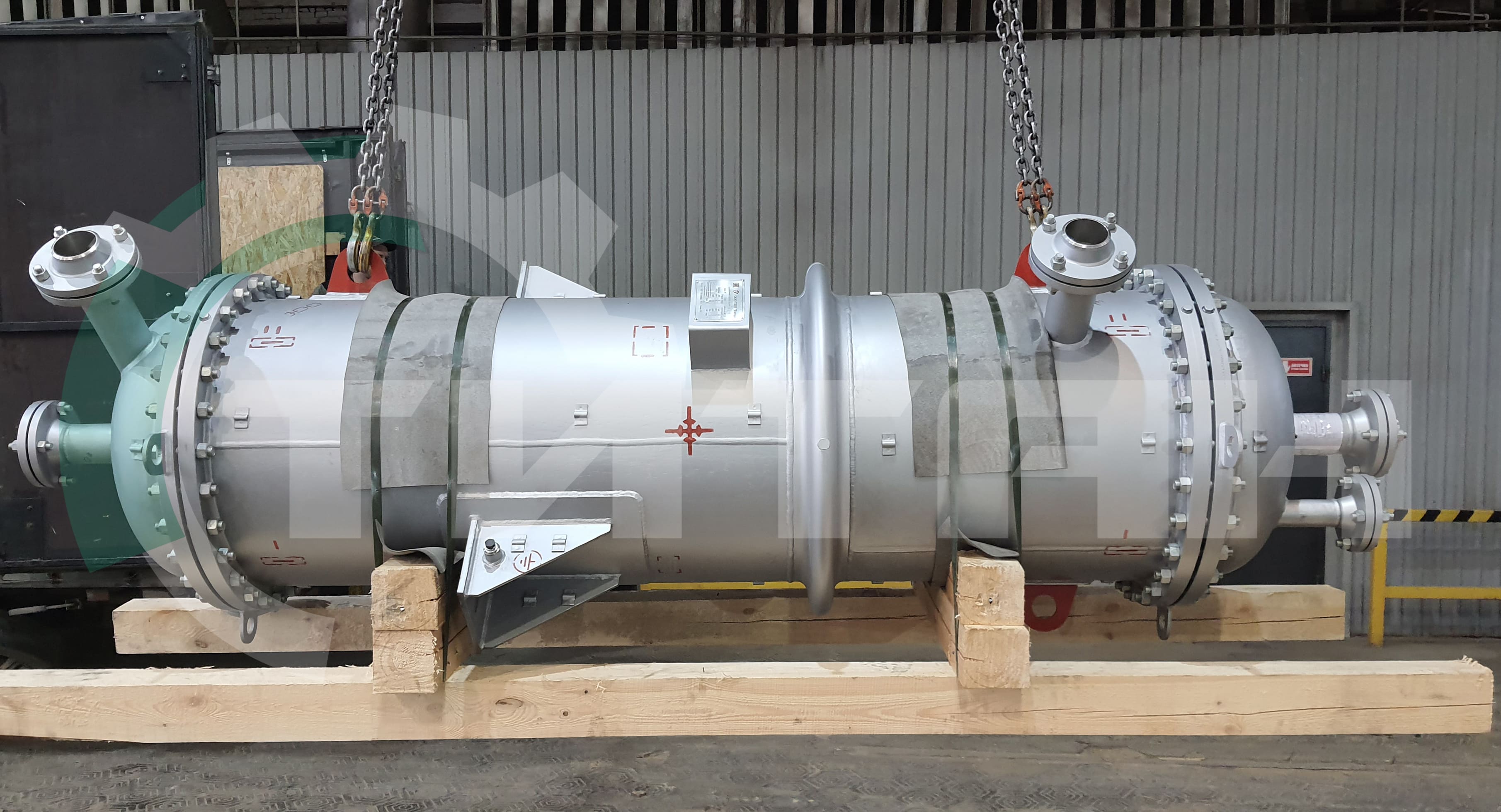

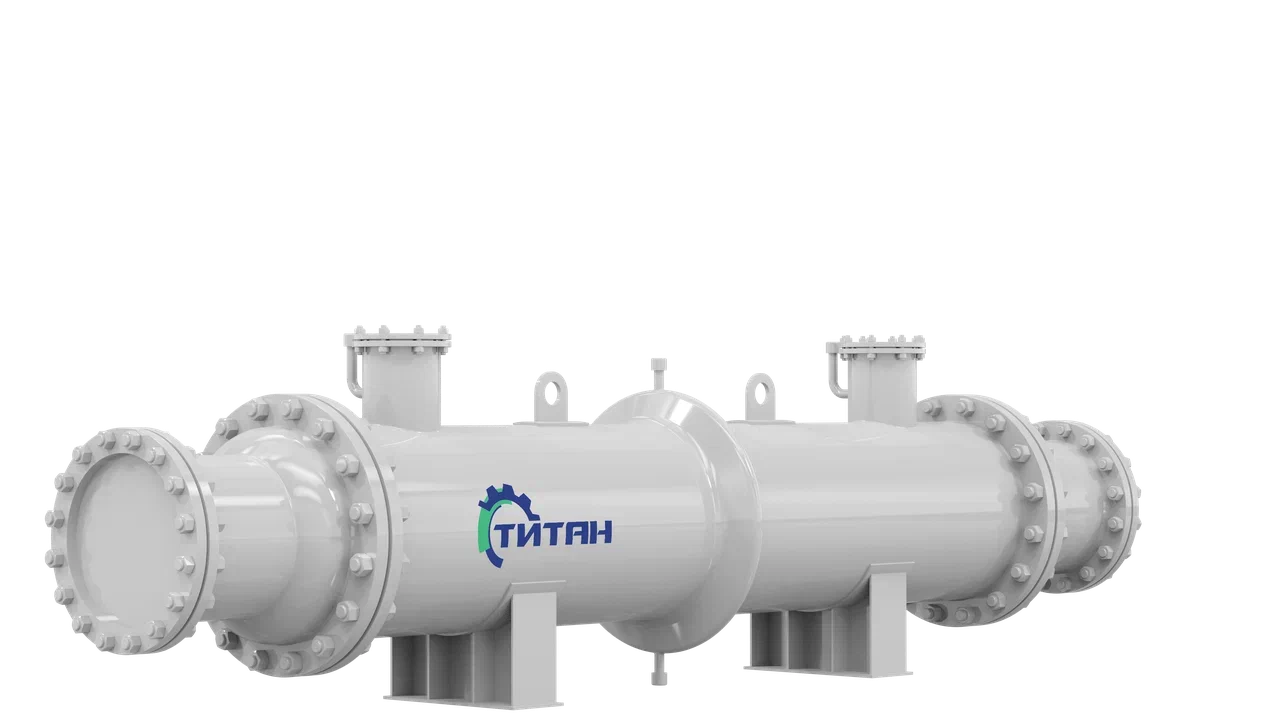

КОНСТРУКЦИЯ

Аппарат состоит из следующих основных компонентов:

1. Корпус: Выполнен из углеродистой или нержавеющей стали (в зависимости от условий эксплуатации). Обеспечивает устойчивость к коррозии и агрессивным средам, прочность и герметичность конструкции. Корпус имеет цилиндрическую форму с двумя патрубками для ввода и вывода рабочих сред.
2. Трубы теплообменные: Изготовлены из коррозионностойких материалов, располагаются внутри корпуса и служат для прохождения одного из теплоносителей.
3. Компенсатор: Особенностью данного аппарата является наличие компенсатора, который компенсирует тепловое расширение материалов и предотвращает деформации корпуса при изменении температуры среды. Это значительно увеличивает срок службы устройства и повышает его надежность. Компенсатор представляет собой гибкую вставку, установленную на входе/выходе трубопровода. Снижает воздействие термических напряжений на конструкцию аппарата и трубопровод. Линзовый компенсатор может быть: одноэлементным и многоэлементным (рекомендуется не более 4 линз). Компенсирующая способность пропорциональна числу линзовых элементов. Для увеличения эффективности компенсатор может предварительно сжиматься (при работе на растяжение) или растягиваться (при работе на сжатие).
4. Патрубки входа/выхода: Предназначены для подключения к трубопроводной сети. Могут иметь различные типы соединений (фланцы, резьбовые соединения).
5. Теплоизоляция: Применяется для обеспечения термической безопасности персонала и поддержания оптимального теплового баланса в рабочей зоне
6. Крепежные элементы: Обеспечивают прочное соединение всех частей аппарата.

Особенности монтажа

При установке на горизонтальных аппаратах в нижней части каждой линзы предусматриваются дренажные отверстия с заглушками. Это необходимо для:

• Слива воды после гидравлических испытаний
• Обеспечения работоспособности компенсатора
• Профилактического обслуживания

Теплообменники — сердце любой производственной системы, и выбор правильного оборудования определяет эффективность всего процесса. Если вы ищете надежное и долговечное оборудование, которое поможет вам сократить затраты на обслуживание и повысить производительность, обратите внимание на наши аппараты теплообменные с компенсаторами!
Почему выбирают нас?

Мы предлагаем современные теплообменные аппараты, оснащенные компенсаторами, которые обеспечивают стабильность и безопасность эксплуатации даже в условиях высоких температур и давления. Наши устройства отличаются высокой теплоотдачей, минимальными потерями тепла и длительным сроком службы.

Преимущества наших аппаратов теплообменных с компенсаторами:

- Надежность: Компенсаторы предотвращают деформации и повреждения корпуса, увеличивая срок службы оборудования.

- Эффективность: Оптимизированная конструкция обеспечивает максимальную теплопередачу и снижает энергозатраты.

- Простота обслуживания: Благодаря модульной конструкции, ремонт и замена отдельных элементов становятся проще и быстрее.

- Универсальность: Подходит для различных отраслей промышленности, включая химическую, пищевую, нефтегазовую и энергетическую сферы.

Что мы предлагаем?

Наши теплообменные аппараты производятся с использованием высококачественных материалов и передовых технологий.

Мы гарантируем соответствие всех изделий строгим стандартам качества и безопасности.

Вы можете выбрать модель, идеально подходящую под ваши производственные нужды, будь то стандартное исполнение или индивидуальное проектирование.

Вложения в будущее

Инвестируя в аппарат теплообменный с компенсатором от нашей компании, вы делаете ставку на долгосрочную перспективу. Это оборудование не только повысит ваши производственные мощности, но и сократит расходы на эксплуатацию и техническое обслуживание.
