Теплообменники с плавающей головкой (ТПГ, ТПВ)

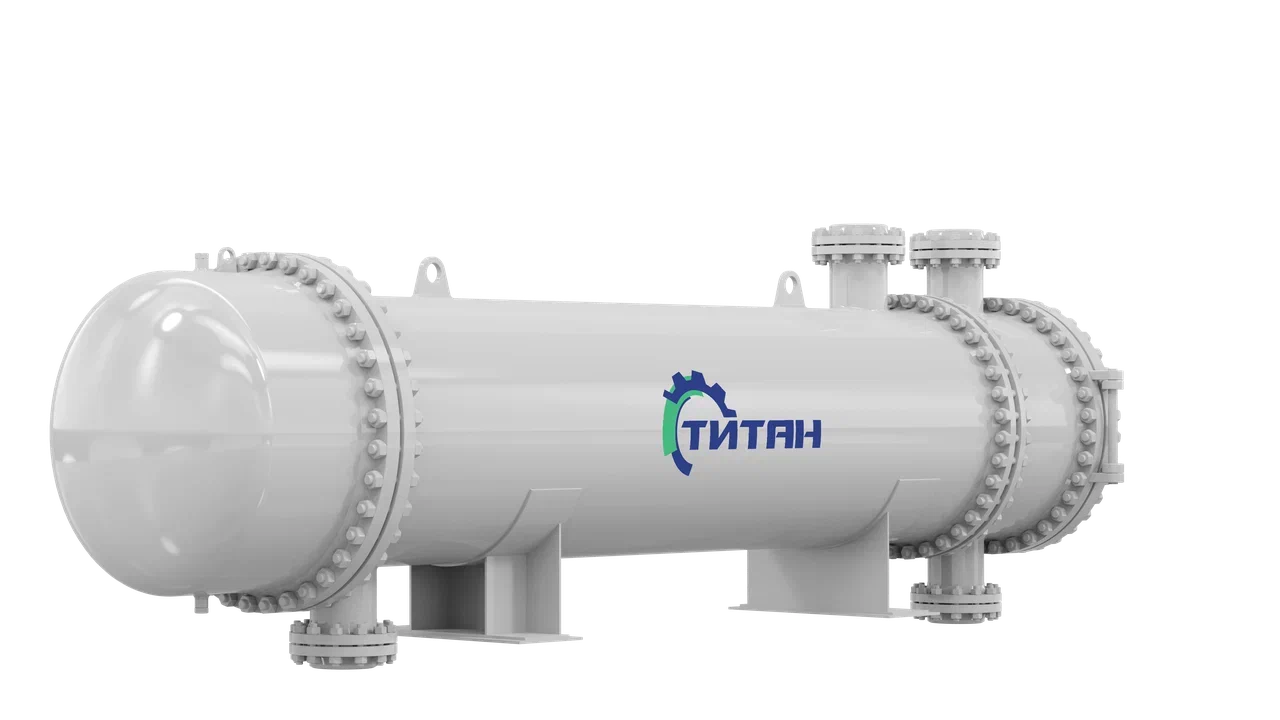

Теплообменный аппарат с плавающей головкой типа ТПГ предназначен для высокоэффективного теплообмена между двумя жидкостями либо жидкостью и газом в широком диапазоне эксплуатационных условий. Данная конструкция позволяет эффективно справляться с высокими нагрузками, возникающими вследствие значительных колебаний температур и давлений, обеспечивая надежную работу оборудования и длительный срок службы.
Области применения
- Энергетика и теплоснабжение
- Пищевая промышленность и сельское хозяйство
- Химическая промышленность
Характеристики
Теплообменник с плавающей головкой применяется там, где возникают значительные температурные нагрузки, вызванные высокими температурами теплоносителей и значительным перепадом температуры между ними. Конструкция устройства предусматривает возможность свободного перемещения одной головки относительно корпуса, обеспечивая компенсацию тепловых расширений и исключая возникновение механических повреждений вследствие термических нагрузок.
Эксплуатационные преимущества
- Компенсация тепловых деформаций. Основная особенность теплообменника с плавающей головкой заключается в способности компенсировать изменения длины трубного пучка при изменении температуры теплоносителя. Отсутствие жёстких креплений снижает риск возникновения трещин и разрушения металла труб, повышая общую долговечность конструкции.
- Повышенная эффективность теплообмена. Благодаря рациональному расположению трубок внутри аппарата достигается высокая интенсивность теплопередачи. Точные расчёты диаметра труб, шага размещения и формы каналов обеспечивают равномерное распределение потоков жидкости и газа, улучшая качество нагрева или охлаждения.
- Улучшение условий обслуживания. Устройство с плавающей головкой облегчает проведение профилактических работ и замену отдельных элементов трубного пучка. Головка легко отсоединяется от корпуса, предоставляя свободный доступ ко всей поверхности трубок для чистки или ремонта.
Дополнительные опции
- Установка датчиков температуры и давления для контроля состояния рабочего процесса.
- Усиленная теплоизоляция для минимизации тепловых потерь.
- ТП — теплообменники горизонтальные (ТПГ) и вертикальные (ТПВ);
- ХП — холодильники горизонтальные (ХПГ) и вертикальные (ХПВ);
- КП – конденсаторы вертикальные и горизонтальные
Технические параметры
- Диаметр кожуха: от 325 мм до 1200 мм.
- Длина трубного пучка: от 3000 мм до 9000 мм
- Поверхность теплообмена: до 915 м².
- Рабочее давление: от 0,6 МПа до 12,0 МПа (6–120 бар).
- Температурный диапазон: от -30 °C до +450 °C.
- Материалы изготовления: корпус и трубные доски — из углеродистой или нержавеющей стали, трубы — из стали, нержавейки или специальных сплавов.
- Сейсмичность: до 6 баллов. При установке аппаратов в районах с сейсмичностью 7 баллов и выше произведем расчет на сейсмическое воздействие.
- Расчетный срок службы: указывает заказчик. Обычно он составляет 20 лет, но может варьироваться от 10 до 50 лет.
- Конструкция труб: гладкие, диафрагмированные, с накаткой, геликоидный профиль, расположение труб — по квадратной или треугольной сетке.
- Количество ходов: одно-, двух, четырех- и шестиходовые, число ходов указывает заказчик. Возможность комплектации различными типами трубных пучков
- Климатическое исполнение: для районов с умеренным, холодным и тропическим климатом.
Описание
Принцип работы
Принцип функционирования теплообменника ТПГ основан на передаче тепла от одной среды другой посредством металлического слоя стенок трубы. Рабочие жидкости циркулируют внутри труб и снаружи кожуха, обеспечивая эффективный обмен теплом между ними.Конструкция
Теплообменный аппарат с плавающей головкой ТПГ может быть 2-, 4- и 6-ходовыми.Конструкция аппарата включает корпус, в котором размещены пучки труб, закрепленных на неподвижной и подвижной (плавающей) трубных решетках. Такая схема позволяет устранить напряжения, возникающие в результате разницы коэффициентов теплового расширения внешней оболочки и внутренних труб, тем самым увеличивая ресурс агрегата и снижая риск аварийных ситуаций.
Особенности конструкции
- Корпус: изготовлен из высокопрочных сталей и сплавов, стойких к воздействию высоких температур и агрессивных сред.
- Пучок труб: выполнен из нержавеющей стали или специальных сплавов, выдерживающих экстремальные рабочие условия.
- Главная особенность данного аппарата заключается в отсутствии 2-ой трубной решетки на кожухе. Это позволяет изготовить уникальную плавающую головку. Подобное устройство совершенно не деформирует трубы, а главное не образует какие-либо напряжения температур внутри. Плавающая трубная решетка, позволяющая компенсировать термические расширения и избежать повреждений корпуса аппарата.
- Фланцевое присоединение: обеспечивает простое подключение аппарата к трубопроводам технологических линий
- Уплотнения: обеспечивают полную герметизацию стыковых соединений, гарантируют защиту от утечек рабочей среды.
Преимущества конструкции
- Отсутствие напряжений в корпусе, вызванных изменением размеров внутренней трубки относительно внешней оболочки.
- Простота сборки и демонтажа при замене трубных пучков и ремонте.
- Минимальные потери давления, обусловленные оптимальным распределением потока рабочей среды.
- Высокая степень эффективности передачи тепла за счет рационального расположения трубных пучков.
